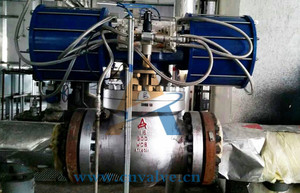

            上装式球杆一体化锁渣阀、锁斗阀

山东奥科自控设备有限公司专注于煤化工阀门的研究和开发,在产品研发中立足于用户的实际工况和要求,同时吸收和借鉴国内外产品的设计和使用经验,开发了上装式球杆一体化锁渣、锁斗阀解决了以往使用中所出现的缺陷,该产品具有球杆一体化结构、对中性好、泄漏点少、球与阀座无偏差、操作扭矩小、空域大、排渣性强、质量稳定、密封性能可靠、使用寿命长等优点。产品设计完全满足煤浆、煤渣、煤粉、硅粉等苛刻工况对阀门耐磨性能的要求,并可根据用户需求、现场工况条件进行单独设计研发,是煤化工行业更新换代的新一代可靠的、优良的阀门产品。

上装式球杆一体化锁渣阀、锁斗阀的用途

奥科上装式球杆一体化锁渣、锁斗阀适用于温度范围-46℃~800℃, Class600C lass 1500, PN 1 10PN260, DN200DN500, NPS8NPS20的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于非腐蚀性介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质,特别适用于含固体颗粒介质的干煤粉、煤浆、煤渣、黑水、灰水、灰渣、渣水、渣油、催化剂、氧化铝粉、料浆、颗粒粉状及浆液物料等苛刻工况。驱动方式一般采用蜗轮蜗杆传动、气动或电液动。

上装式球杆一体化锁渣阀、锁斗阀的结构设计特点

上装式球杆一体化设计

通用锁渣、锁斗阀在长时间频繁开关下因阀杆与球摩擦产生间隙,导致关闭不到位,造成泄漏,阀易被冲刷,球杆一体化有效解决了阀门关闭不到位等问题。奥科上装式球杆一体化锁渣、锁斗阀具有对中性好、泄漏点少、球杆一体化无磨损、操作扭矩小、空域大,排渣性能强等优点,有效解决了阀腔积渣问题。

防渣结构设计

密封阀座采用防渣结构设计,阀座采用弹簧加载,在弹簧两侧采用柔性石墨圈进行密封,并设有弹簧特殊保护装置,保证阀门即使在鼓恶劣工况条件下也能正常工作。

通道硬化处理

阀门在启闭瞬问会对通道产生严重的冲刷,奥科在阀门通道里设有高硬度的保护套,不仅耐冲刷、耐磨蚀,而且有效防止杂质及漂浮物进人到阀座和弹簧腔体,避免了弹簧失效,提高了阀门的使用寿命。

球面自清洁结构设计

 阀座密封面两侧采用球体表面自清洁结构设计,在球体及阀座开关过程的相对运动中自动刮去球体表而积垢,使球面保持清洁,保证了长期有效的密封。

阀门中腔自动泄压

奥科上装式球杆一体化锁渣、锁一斗阀具有自动卸压功能。在阀门关闭后,当阀腔内压力高于关闭压力时,当阀腔内压力高于关闭压力时,在中腔介质压力的作用下将压力较低一侧的阀座推开,达到自动卸压。

先进的球体和阀座硬化技术

为确保阀门在各种温度和压力下的可靠密封,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等,球体和阀座的表面硬度一般可以达到HRC62以上,密封面材料具有很好的耐温、耐磨擦、耐冲击、结合强度高等特点。

可靠密封设计

奥科上装式球杆一体化锁渣、锁斗阀的阀座密封而为宽阔的球面,与球体完全吻合,使阀座承受足够的密封比压,确保密封可靠。采用先进的球体加工中心和研磨设备,保证球体的圆度和阀座的紧密配合。


奥科上装式球杆一体化锁渣、锁斗阀订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、计算包、技术规范,发送传真或邮件至本公司。
3.参数说明:请提供通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
